รายละเอียดสินค้า:
การชำระเงิน:
|
| ใบสมัคร: | FTTH FTTB เครือข่าย FTTX | ผลตอบแทนการสูญเสีย: | SM> 60dB MM> 30dB |
|---|---|---|---|
| ความยาวสายเคเบิล: | 1m หรือกำหนดเอง | การสูญเสียการแทรก: | ≤0.7dB |

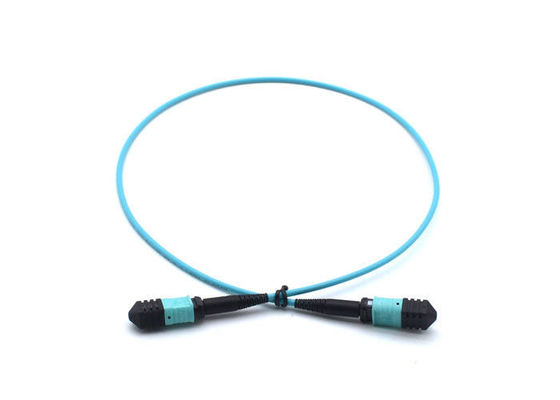

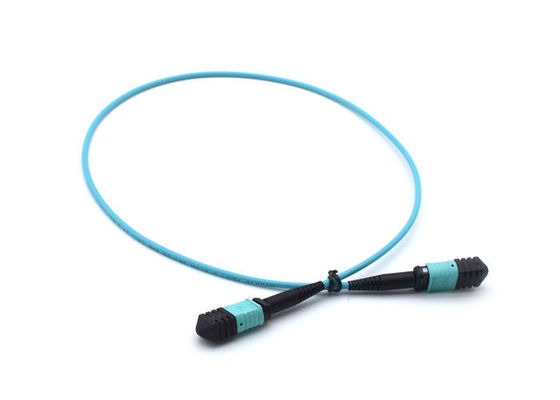

| ชื่อ: | ไฟเบอร์ออปติกแพทช์ MPO | อุณหภูมิการทำงาน: | -40 ~ 75 ℃ |
| เน้น: | สายแพทช์ mpo mtp,สายแพทช์ใยแก้วนำแสงไฟเบอร์ |
||
1. คุณสมบัติ:
IEC61754-7 & GR-1435-CORE เป็นไปตามมาตรฐาน
การออกแบบแบบแยกส่วนโครงสร้างการล็อคปลั๊กอินง่ายสำหรับการทดสอบติดตั้งถอดและปรับ
โดยทั่วไปแล้วตัวเชื่อมต่อ MTP / MPO เดียวสามารถรองรับไฟเบอร์ได้ 12 ตัวหรือมากกว่า
พื้นที่การเดินสายไฟ 1U ความสูงสามารถรองรับส่วนต่อประสานแสงสูงสุด 96 LC ส่วน
ประหยัดพื้นที่ตู้และชั้นวางจัดการสายเคเบิลได้ง่าย
ชนิดของไฟเบอร์สายเคเบิลที่มีอยู่เพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน
สามารถเลือกชายหญิงได้ตำแหน่งที่แม่นยำด้วยอะแดปเตอร์เชื่อมต่อผ่าน
ฟังก์ชันกำหนดตำแหน่งพินพินมีความเสถียรสูง
ปลอกโลหะแบบหลายแกนขนาดเล็กความเร็วสูงและความจุสูงเพื่อตอบสนองความต้องการของแสง
ระบบสื่อสารไฟเบอร์และการเดินสายเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูงและมีประสิทธิภาพสูง
สำหรับโครงสร้างพื้นฐานเครือข่ายในอนาคตสามารถปรับขนาดได้รองรับ Ethernet และ Fibre Channel
ข้อกำหนด 10 / 100-1Gbps
2. MPO / MTP t ype:
| ชาย (มีพิน), เพศหญิง (ไม่มีพิน) | |
| ประเภทปลอกโลหะ | Standard SM, การสูญเสียต่ำ SM; Standard MM, MM การสูญเสียต่ำ |
| แกนเส้นใย | 4core, 8core, 12core, 24core |
| สีที่อยู่อาศัย | สีเขียว (SM), สีเบจ (MM), สีเหลือง (SM สูญเสียต่ำ), สีน้ำเงิน (OM3 50/125) |
| วิธีการขัด | PC, APC |
| สายเคเบิลชนิด | สายริบบิ้น, ริบบิ้นใย, สายมินิ 3.0 มม. (250um12F, 24F), สายเคเบิล 0.9 มม |
3. คำขอ MPO / MTP คือ
คำขอ Endface:
| 400 X | คำอธิบายข้อบกพร่อง | อนุญาตให้มีปริมาณ | |
| ไฟเบอร์ (9um, 50um, 62.5um) | รอยขีดข่วนสีขาว | ≤3um | ไม่ จำกัด |
| จุด | ≤2um | 5 ชิ้น | |
| ข้อบกพร่อง | / | ไม่อนุญาต | |
| cladding (62.5-125um) | รอยขีดข่วนสีขาว | ≤3um | ไม่ จำกัด |
| ≤5um | 1 ชิ้น | ||
| รอยขีดข่วนสีดำ | ≤3um | 2 ชิ้น | |
| จุดดำ | ≤2um | ไม่ จำกัด | |
| ≤5um | 3 ชิ้น | ||
| ข้อบกพร่อง | ≤2um | รอบไม่ จำกัด | |
| ≤15um | ความยาวรวมน้อยกว่าความยาวด้าน 1/4 | ||
| วงแหวนพลาสติก | / | ไม่ จำกัด | |
ข ประสิทธิภาพ:
| MPO / MTP | ปลอกโลหะมาตรฐาน SM | ปลอกโลหะการสูญเสียต่ำ SM | MM ปลอกโลหะมาตรฐาน | MM ปลอกโลหะสูญเสียต่ำ | |
| การสูญเสีย IL | ตามแบบฉบับ | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| แม็กซ์ | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | dB 25dB | ≥ 35dB | ||
| พีซี ≥ 40dB | |||||
| การทำซ้ำ | .300.30dB (เสียบมากกว่า 500 ครั้ง) | 0.30dB (เสียบมากกว่า 1,000 ครั้ง) | |||
| interchangeability | .300.30dB (มีตัวเชื่อมต่อที่ตรงกัน) | ||||
| แรงดึง | .300.30dB (ความตึงเครียดสูงสุด 66N) | ||||
| ช็อก | ≤0.30dB (10 ~ 55Hz) | ||||
| ช่วงอุณหภูมิ | -40 ° C ~ + 75 ° c | ||||
ค ตัวชี้วัดสัญญาณรบกวน:
| ตัวเชื่อมต่อ MPO / MTP | การทดสอบมิติมิติ |
| รัศมีแห่งความโค้ง | X ≥2000mm, Y ≥50mm |
| ความสูงของเส้นใย | 1,000 ~ 4000 nm |
| Endface Angle | X ± 0.3 °, Y ± 0.3 ° |
| Core Dip | 300Nm ± |
d ความยาวความอดทน:
| ความยาว (M) | ความอดทน |
| ≤10 | + 10 ซม |
| 10 <L≤30 | + 15 ซม |
| > 30 | + 10% |
4. แอพลิเคชัน:
การสื่อสารโทรคมนาคม
เครือข่ายคอมพิวเตอร์
เครือข่าย CATV
เลิกใช้งานอุปกรณ์
